转接盒

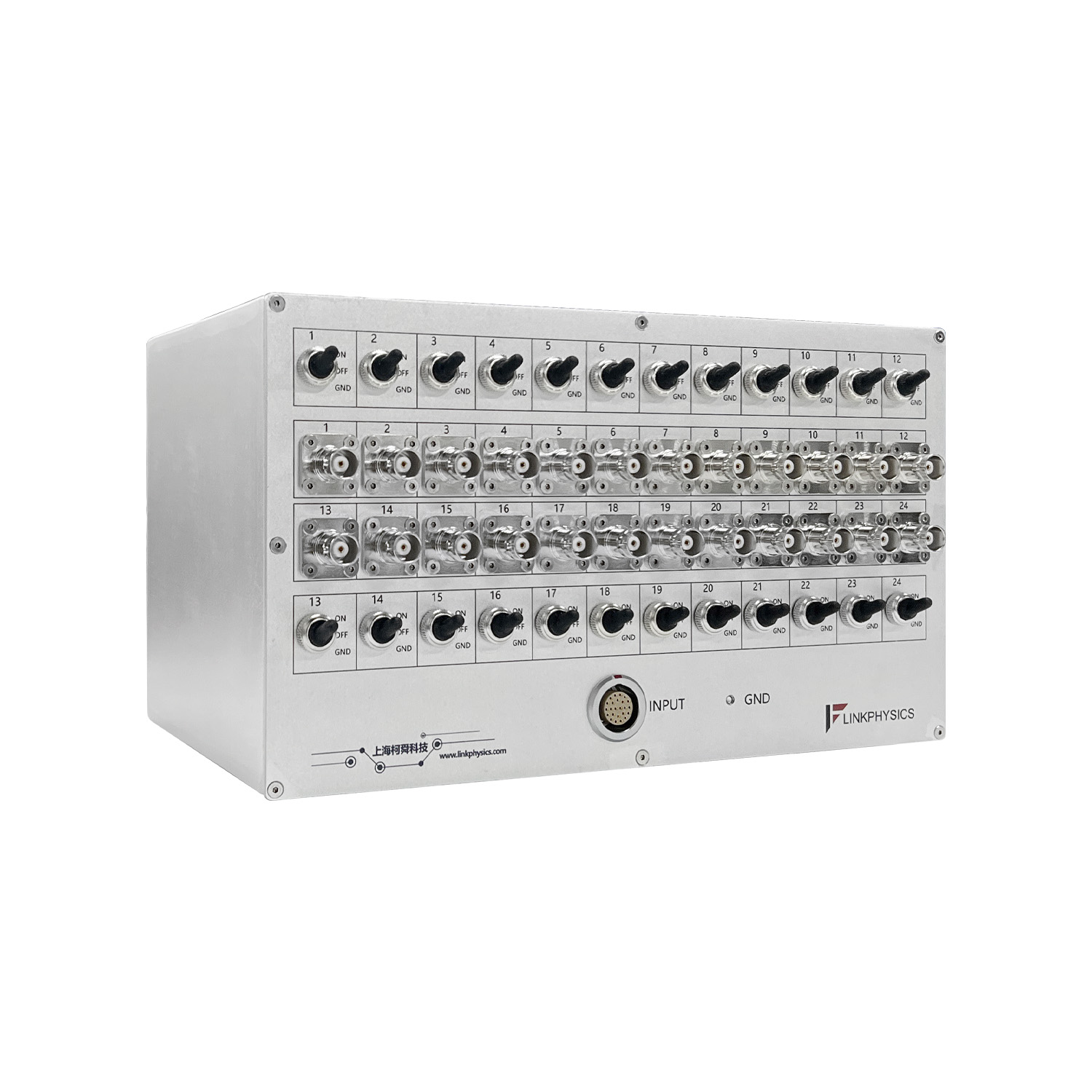

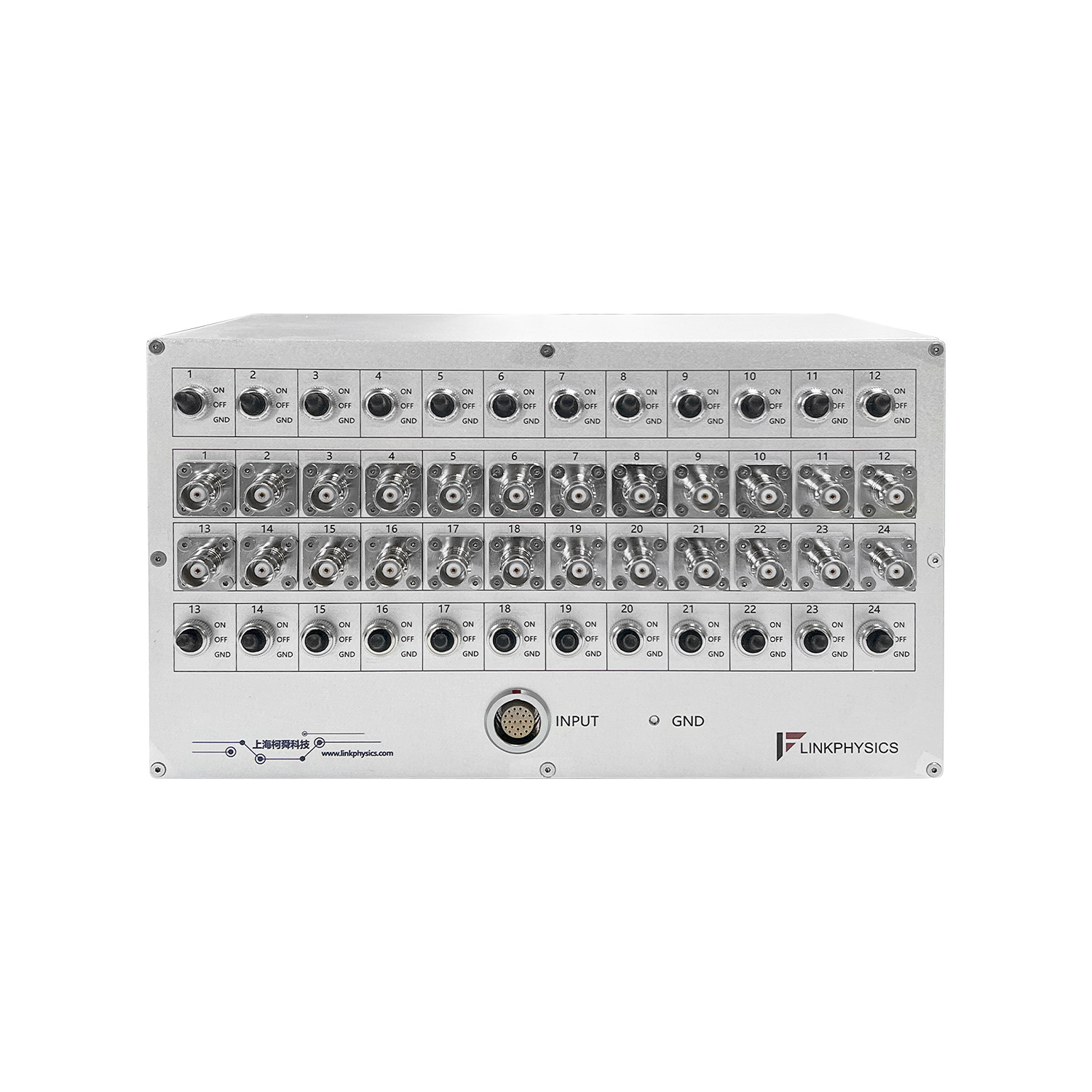

MCB-24、MCS-24 接线盒正面由1个24针Lemo接头与24个BNC或SMA接头组成。 MCB-48、MCS-48接线盒正面由2个24针Lemo接头与48个BNC或SMA接头组成。Lemo接头连接样品，BNC或SMA接头连接仪表，每路均可单独控制通断和接地，客户可以任意选择其中一路BNC或SMA接头进行信号测试。 MCB、MCS系列接线盒可以完美实现样品任意通路的选择和测试。
转接盒产品概述
简介：
MCB-24、MCS-24 接线盒正面由1个24针Lemo接头与24个BNC或SMA接头组成。 MCB-48、MCS-48接线盒正面由2个24针Lemo接头与48个BNC或SMA接头组成。Lemo接头连接样品，BNC或SMA接头连接仪表，每路均可单独控制通断和接地，客户可以任意选择其中一路BNC或SMA接头进行信号测试。
MCB、MCS系列接线盒可以完美实现样品任意通路的选择和测试。
产品特点：
• 样品通道：1个24针或2个24针Lemo接头
• 仪表通道：24或48路，每个BNC或SMA接头采用法兰式面板安装
• 每个BNC或SMA接头均配有钮子开关控制通断和接地
• 接线盒留有单独接地端子
• 机箱可拆卸，检修维修方便
• 每个BNC或SMA接头配有丝印指示
• 可以按照用户需求定制，实现多通道信号的灵活选择和测试
转接盒技术参数
型号及技术指标：
| 型号 |
样品通道数量 |
仪表通道数量 |
输入通道接头 |
输出通道接头 |
最大电压 |
最大电流 |
机箱尺寸 |
重量 |
| MCB-24 |
24 |
24 |
LEMO |
BNC |
500V* |
1A*
|
260mm×150mm×150mm |
2.75kg |
| MCS-24 |
24 | 24 | SMA | 260mm×150mm×150mm |
2.75kg |
|||
| MCB-48 |
48 | 48 | BNC | 260mm×150mm×150mm*2 |
5.5kg |
|||
| MCS-48 |
48 | 48 | SMA | 260mm×150mm×150mm*2 |
5.5kg |
*最大电流和电压指标指的是SMA、BNC接头的最高耐受指标
*人体安全用电压为36V，高于36V使用时请将接线盒做好接地保护
